kuchynský kuchár varný robot varný stroj spínaný reluktančný motor

Stručný opis:

800 W vysokorýchlostný spínaný reluktančný motor a pohon 35000 ot./min. motor mixéra pre domáce spotrebiče

1. Vysoká účinnosť systému: V širokom rozsahu regulácie otáčok je celková účinnosť aspoň o 10 % vyššia ako u iných systémov regulácie otáčok a vysoká účinnosť je zreteľnejšia pri nízkych otáčkach a nemenovitom zaťažení.

2. Široký rozsah regulácie otáčok, dlhodobá prevádzka pri nízkych otáčkach: Môže bežať pri zaťažení dlhú dobu v rozsahu od nuly po maximálnu rýchlosť a nárast teploty motora a regulátora je nižší ako menovitý naložiť.

3. Vysoký rozbehový moment, nízky rozbehový prúd: keď rozbehový moment dosiahne 150 % menovitého momentu, rozbehový prúd je len 30 % menovitého prúdu.


Detail produktu

Štítky produktu

Parametre motora

Prevádzkové napätie DC 300V
Menovitý prúd 2,8 ± 10 % A
Maximálny prúd 5.4A
Štartovacie napätie DC 23V ~ 25V
menovitý výkon 700±10%W
Predpísaná rýchlosť 35 000 ± 10 % otáčok za minútu
Výkon pri nečinnosti < 100 W
počet pólov 2
krútiaci moment 0,2NM
efektívnosť 80 % ± 10 %
komutácia Axiálne CW
hluk Maximálne 96 dB, <30 cm
hmotnosť 1,68 kg
ložisko 2 guľkové ložiská
ovládanie Hallov senzor
Inštalácia prírubový držiak

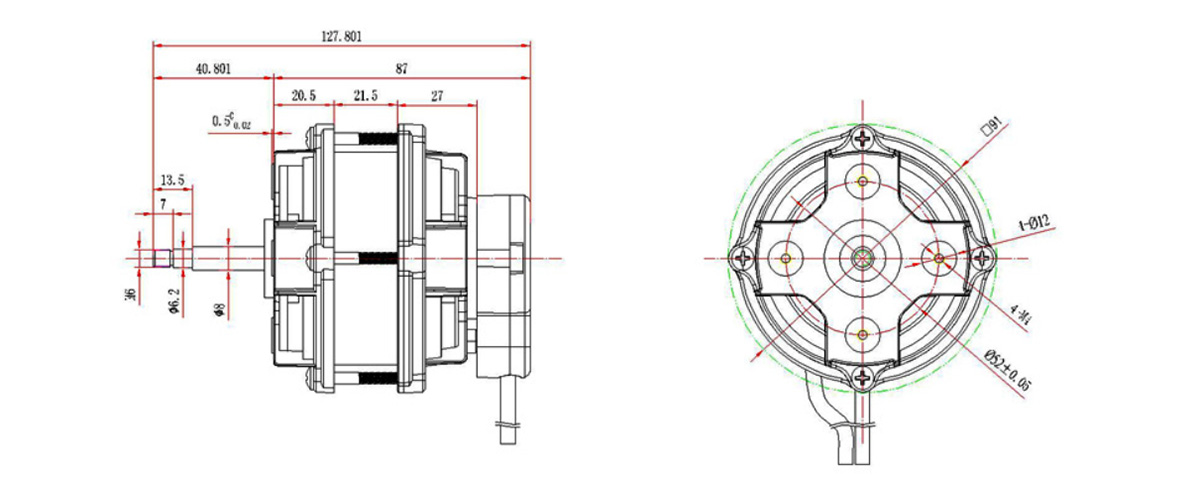

500W motor ventilátora 3

Štruktúra motora

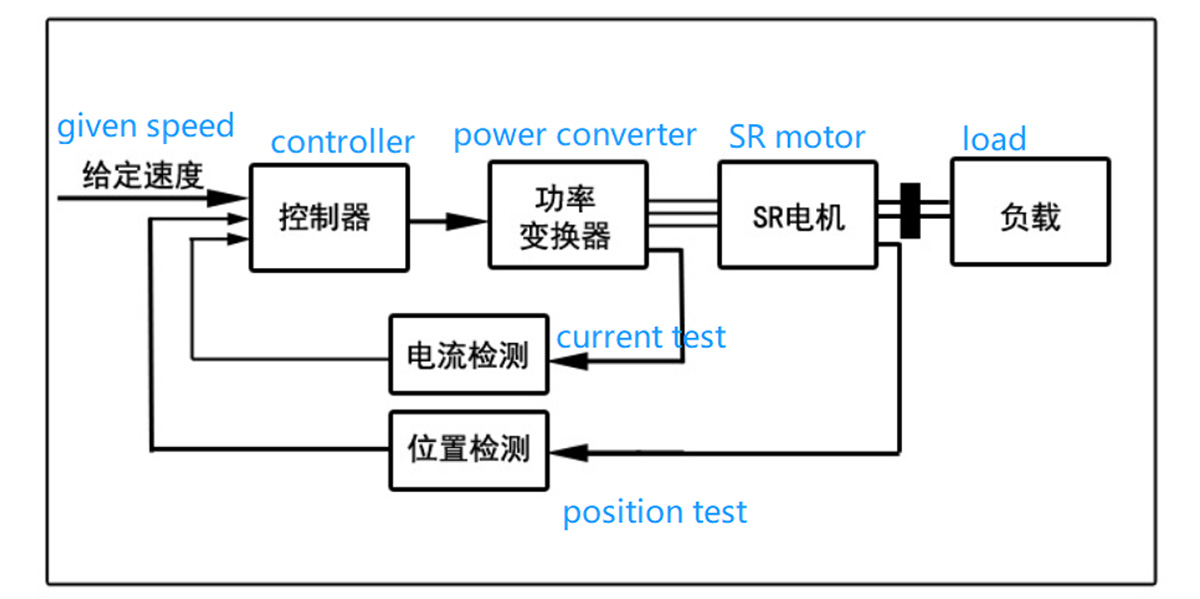

1. Zloženie systému pohonu spínaného reluktančného motora
Systém pohonu spínaného reluktančného motora (SRD) sa skladá hlavne zo spínaného reluktančného motora, výkonového meniča, ovládača a detektora.

500W motor ventilátora 4

2.Spínaný reluktančný motor
Motory SR môžu byť navrhnuté do jednofázových, dvojfázových, trojfázových, štvorfázových a viacfázových konštrukcií s rôznymi číslami fáz, pričom na pól je jednozubová štruktúra a na pól viaczubová, axiálny vzduch medzera, radiálna vzduchová medzera a axiálna vzduchová medzera.Štruktúra radiálnej hybridnej vzduchovej medzery, vnútorný rotor a štruktúra vonkajšieho rotora, motory SR pod trojfázovým motorom vo všeobecnosti nemajú schopnosť samoštartovania.Veľký počet fáz je prospešný na zníženie kolísania krútiaceho momentu, ale vedie k zložitej štruktúre, mnohým hlavným spínacím zariadeniam a zvýšeným nákladom.V súčasnosti je široko používaná dvojfázová 6/4-pólová konštrukcia a štvorfázová 8/6-úrovňová konštrukcia.

500W motor ventilátora 5

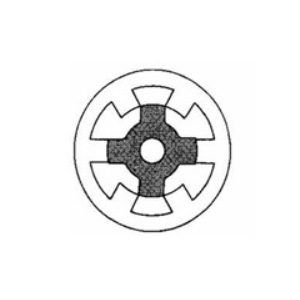

Pravidelná štruktúra 3-fázová
6/4 polárny SR motor

500W motor ventilátora 6

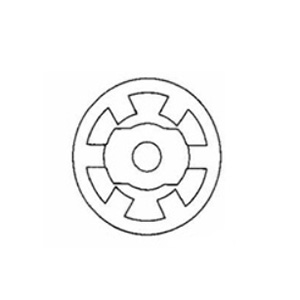

3-fázový 6/2
polar SR motor

500W motor ventilátora 7

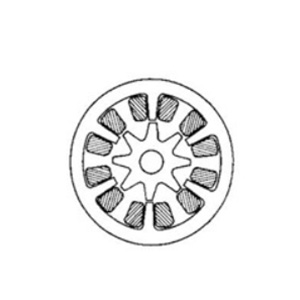

3-fázový 6/8
polar SR motor

500W motor ventilátora 8

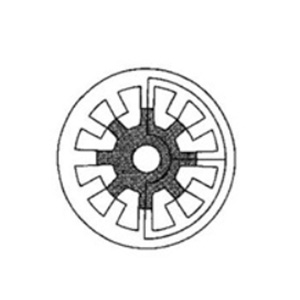

3-fázový 12./8
polar SR motor

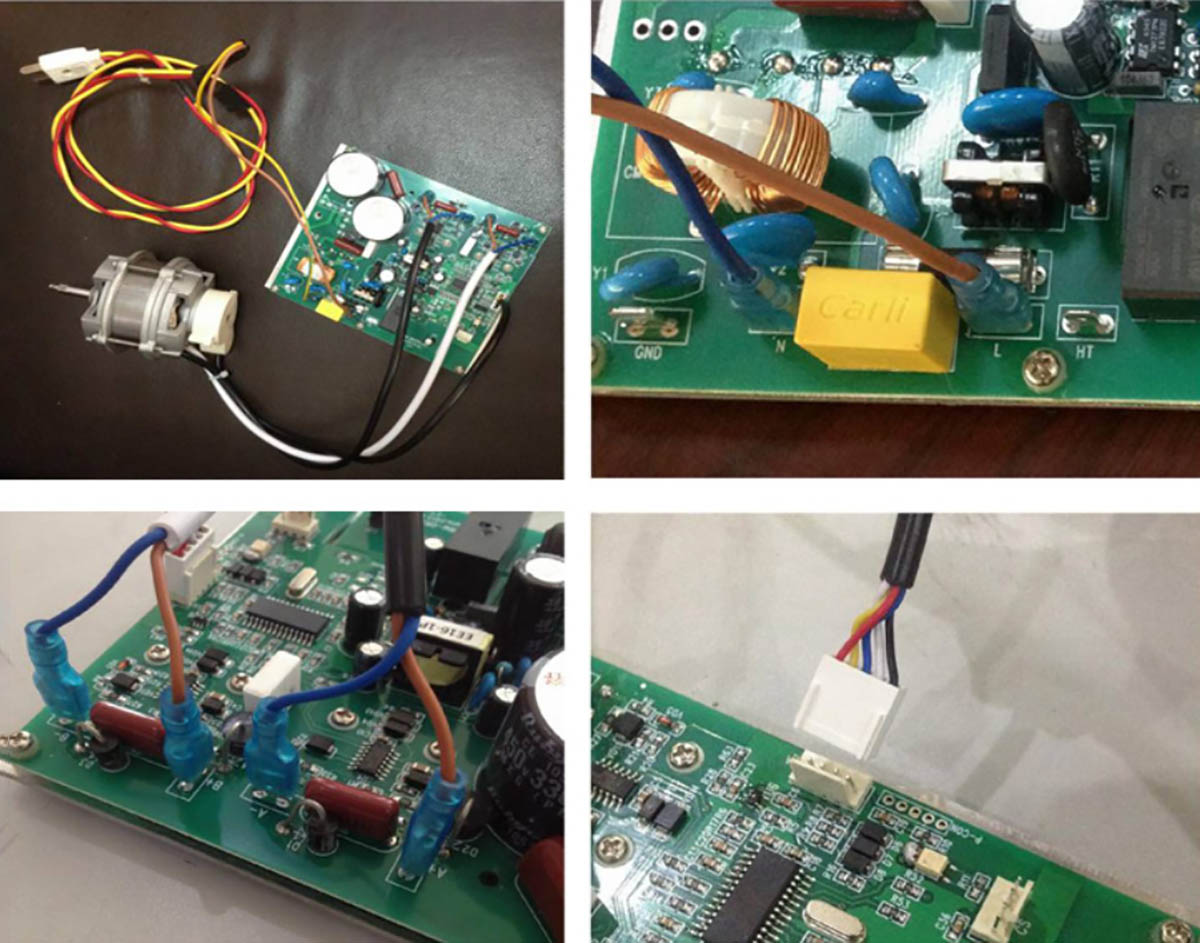

3. Fyzická schéma zapojenia motora a ovládača

500W motor ventilátora 9

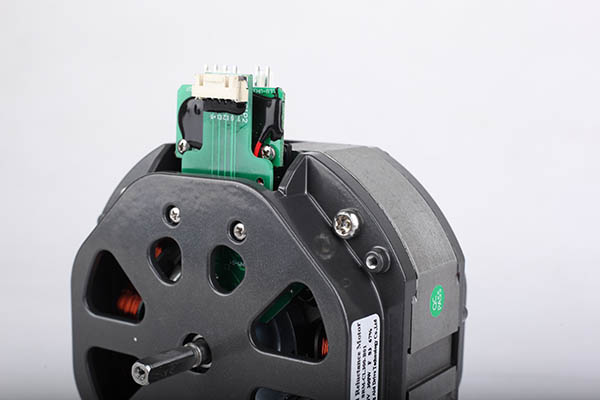

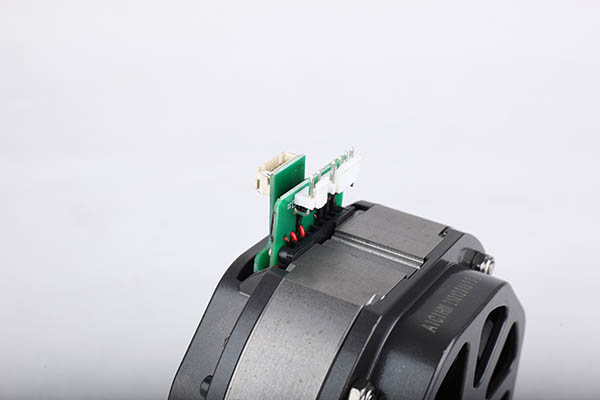

Fotografia produktu

500W motor ventilátora 11
500W motor ventilátora 10

Zapojenie fázy motora

Čierna (hnedá /A+ modrá /A-), biela (hnedá /A+ modrá /A- ), dĺžka drôtu L=380 ± 50 mm
Halové vedenie drôtu:
Červená ( +5V ), čierna (GND), žltá (SA), modrá (SB), biela (SC), dĺžka vedenia L= dĺžka vedenia L=380 ± 50mm
Skladovanie: 5 ℃ ~ 40 ℃, vlhkosť < 90 %
Trieda izolácie: F
Cievka bez trhlín sa otáča 3 minúty pri 130 % menovitého napätia.
Životnosť: 2000 hodín za normálnych pracovných podmienok.
Axiálny posun by mal byť menší ako 0,02 mm, keď motor beží.

Charakteristiky motora

1.Vysoká účinnosť systému: V širokom rozsahu regulácie otáčok je celková účinnosť aspoň o 10 % vyššia ako u iných systémov regulácie otáčok a vysoká účinnosť je zrejmejšia pri nízkej rýchlosti a nemenovitom zaťažení.
2.Široký rozsah regulácie otáčok, dlhodobá prevádzka pri nízkych otáčkach: Môže bežať pod zaťažením po dlhú dobu v rozsahu od nuly do maximálnej rýchlosti a nárast teploty motora a regulátora je nižší ako menovité zaťaženie.
3.Vysoký rozbehový moment, nízky rozbehový prúd: keď rozbehový moment dosiahne 150 % menovitého krútiaceho momentu, štartovací prúd je len 30 % menovitého prúdu.
4. Môže sa často spúšťať a zastavovať a prepínať medzi otáčaním dopredu a dozadu: môže sa často spúšťať a zastavovať a často prepínať medzi otáčaním dopredu a dozadu.Keď je k dispozícii brzdová jednotka a brzdný výkon spĺňa časovú požiadavku, prepínanie štart-stop a prepínanie dopredu-dozadu môže dosiahnuť viac ako 1 000-krát za hodinu.
5. Silná kapacita preťaženia: keď je zaťaženie na krátky čas oveľa väčšie ako menovité zaťaženie, rýchlosť klesne, maximálny výstupný výkon sa zachová a nedôjde k nadprúdovému javu.Keď sa záťaž vráti do normálu, rýchlosť sa vráti na nastavenú rýchlosť.
6.Mechanická pevnosť a spoľahlivosť sú vyššie ako u iných typov motorov.Rotor nemá žiadne permanentné magnety a môže mať vyšší povolený nárast teploty.

Aplikácia

Ventilátor a stroj na varenie
