24 ~ 72 V DC typ 1 t rovnováha vidlice ťažký elektrický vysokozdvižný motor
Popis produktu

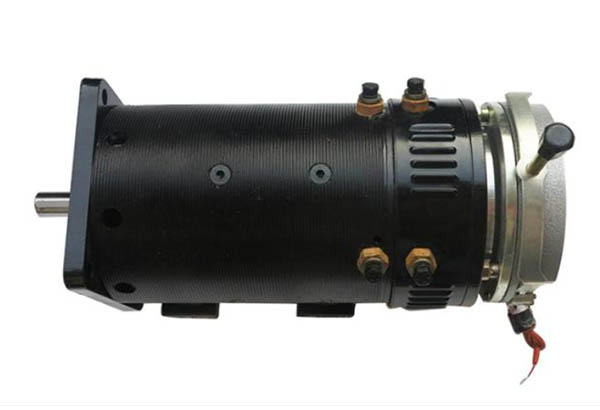

Konštrukcia motora elektrického vysokozdvižného vozíka je jednoduchšia ako konštrukcia vysokozdvižného vozíka s vnútorným spaľovaním.Obrázok zobrazuje ťažký elektrický vysokozdvižný motor 1DC typu 1t s priamym vyvážením vidlice.
Základná konštrukcia motora elektrického vysokozdvižného vozíka pozostáva z nasledujúcich komponentov:
1.Pohonná jednotka: batéria.Štandardné napätie batérie je 24, 30, 48 a 72 V.
2.Rám: je rám vysokozdvižného vozíka, zváraný oceľou a oceľou.Takmer všetky časti vysokozdvižného vozíka sú namontované na ráme.Počas prevádzky je vystavený rôznym zaťaženiam, preto by mal mať dostatočnú pevnosť a tuhosť.
3. Prevod: Sila motora sa prenáša na hnacie koleso vysokozdvižného vozíka.
4. Systém riadenia: ovládajte smer jazdy vysokozdvižného vozíka.
5. Brzdový systém: spomalí a zastaví jazdu vysokozdvižného vozíka.
6. Motor a elektrický systém: Elektrický systém riadi motor prostredníctvom rôznych komponentov, aby sa dosiahol štart, zastavenie, reverzácia a regulácia rýchlosti vysokozdvižného vozíka a motor olejového čerpadla alebo hydraulický tlak.
Katalóg jednosmerných motorov XINDA
| XINDAKATALÓG MOTOROV DC | ||
| Menovitý výkon | Položka č. | Fotografia produktu |
|
| Motor elektrického vysokozdvižného vozíka |  |
|
| Jednosmerný trakčný elektromotor | |
| 7 kW | Jednosmerný trakčný elektromotor Model 242ZDC 242ZD706H15 |
|
| 5 kW | Jednosmerný trakčný elektromotor Model 192ZDC 192ZD525H9 |
|
| 4 kW | Jednosmerný trakčný elektromotor Model 170ZDC 170ZD402H2A3 |
|
|
| DC MOTOR pre elektrické vozidlo |
|
|

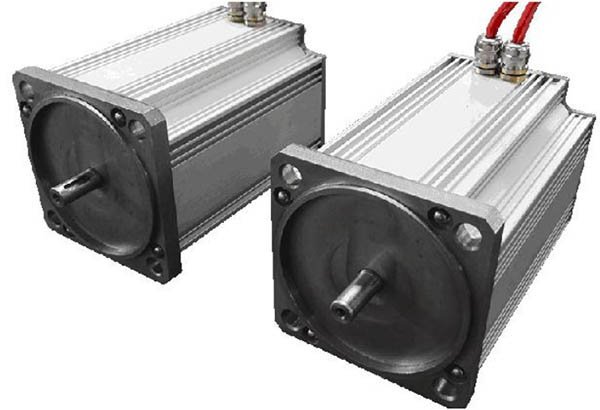

| Elektromotor elektrického vysokozdvižného vozíka |
|
|

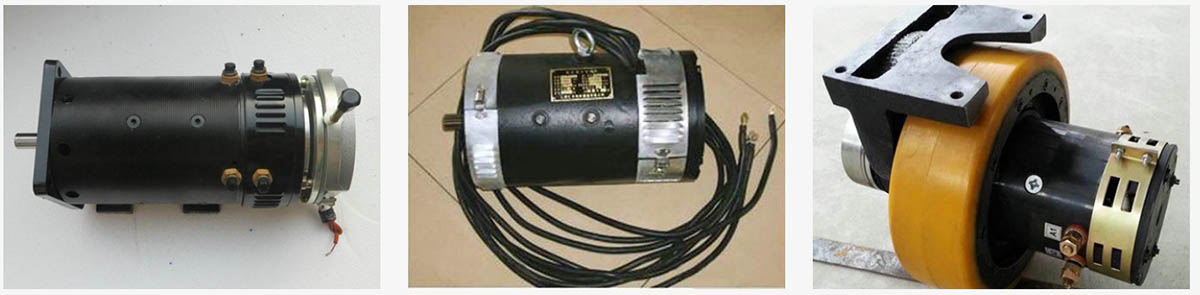

| Elektromotor elektrického vysokozdvižného vozíka |  |
| Špecifikačný list radu jednosmerných motorov XINDA | ||||||||
| Menovitý výkon (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Napätie batérie (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Násobky preťaženia | 2.5 | |||||||
| Menovitý prúd (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87,2/72,7 | 118/94,7/78,9 | 138,9/111/92,5 | 108 | 116 | 116/77 |
| Menovitý krútiaci moment (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Menovitá rýchlosť (RPM) | 2800 | |||||||
| Špičková rýchlosť (RPM) | 4500 | |||||||
| Pracovný systém | S2:60 min | |||||||
| Úroveň izolácie | H | |||||||
| Spôsob chladenia | prirodzené chladenie/chladenie vzduchom | |||||||
| Účinnosť (100% ZAŤAŽENIE) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Úroveň ochrany | IP23 (IP44) | |||||||
| Aplikácia | nízkorýchlostné osobné/logistické vozidlo/golfové vozidlo/vyhliadkové vozidlo/policajná dodávka/nákladné vozidlo/hromadné vozidlo atď. | |||||||
