ACIM ovládač série SDJ (3KW)
Popis produktu regulátora motora série SDJ (3KW).
AC ovládač série SDJ je ovládač vyvinutý pre AC elektrické vozidlá s nízkym napätím.Ako pohonné zariadenie s vysokou spoľahlivosťou a asynchrónnym motorom s veľkým krútiacim momentom, navrhnuté s metódou vektorového riadenia štyroch kvadrantov, dokáže presne riadiť rýchlosť a krútiaci moment motora.Je široko používaný v čisto elektrickom osobnom automobile, nízkorýchlostnom osobnom automobile triedy A00, elektrickom vyhliadkovom vozidle, elektrickom zametacom vozidle, elektrickom logistickom vozidle atď.
AC regulátor série SDJ využíva digitálne riadenie pohonu s DSP ako jadrom a úroveň ochrany dosahuje IP67.Regulátor využíva ako hnacie zariadenie asynchrónny motor s vysokou spoľahlivosťou a vysokým krútiacim momentom, ktorý sa vyznačuje malými rozmermi, nízkou hmotnosťou, vysokou spoľahlivosťou a rýchlou odozvou.S funkciou energetickej spätnej väzby na zvýšenie cestovnej vzdialenosti;a viacnásobné ochranné konštrukcie, ako je obmedzený prúd, nadprúd, nadmerná teplota, zablokovaný rotor, skrat atď.
Vlastnosti
●Riadiaca jednotka používa nemecký DSP, medzinárodný bežný digitálny pohon ako hlavný riadiaci čip, ktorý pomáha vybudovať dobrú platformu pre algoritmus riadenia motora.
●Použitím vysokovýkonnej MOSFET trubice pre výkonové zariadenie môže realizovať efektívnu premenu energie.
●Viacnásobná bezpečnostná ochrana pre rozhranie CAN a riadenie bezpečnostnej certifikácie lítiovej batérie BMS.
●Podpora ochrany proti skratu (fáza – zem, fáza – fáza, fáza – zdroj), ochrana proti preťaženiu, prehriatiu, prepätiu.
●Spoľahlivá a flexibilná technológia regeneratívnej brzdy môže zlepšiť kilometrový výkon, aby vyhovoval potrebám zákazníka, dokonca aj pri nízkej rýchlosti.
●Použitie technológie mikropohybu a pomalého klesania a technológie držania kopca pre strmý svah, silnejšie stúpanie, stabilné držanie kopca, silnejší rozjazd.
●Prijmite vynikajúci optimalizačný algoritmus a frekvenciu 0 až 300 Hz, aby ste znížili amplitúdu hluku a vibrácií.
●Perfektná funkcia ochrany proti poruchám, bzučiak pripomína všetky druhy porúch, je to pohodlná údržba.
●Prijíma technológiu CAN-bus na zníženie počtu pripojených káblov, parameter je možné upraviť a je programovateľný online.
●Prijíma kompatibilný dizajn, aby sa objem zmenšil a hmotnosť bola ľahšia.Samoučiaca funkcia zjednodušuje inštaláciu a kroky ladenia.
Pre automobilky: jednoduché nakladanie, bezstarostný popredajný servis
●Silná adaptabilita a funkcia samoučenia
●Slávne továrenské zariadenia, spoľahlivá kvalita
●Funkcia samodetekčného alarmu poruchy
Pre užívateľov: silný zážitok, zhovievavý cval
●Jazda je plynulá, rozbeh silný a zrýchlenie silné
●Veľký krútiaci moment, silná stúpavosť, protišmyk na svahu
●Energetická spätná väzba, zvýšenie cestovného dosahu, zvýšenie životnosti batérie
Produkt: profesionálny dizajn, ohľaduplnosť
●Stabilný výkon
●Dokonalý dizajn bezpečnosti a ochrany
Špecifikácia
| Model ovládača | SDJ - 7,5 kW | |||
| Elektrické | Vstup (DC/V) | 72 V | 96V | 144 V |
| Maximálny prúdový výstup (AC/A) | 400A | 320A | 250A | |
| Menovitý prúdový výstup (AC/A) | 115A | 78A | 52A | |
| Maximálny výkon (KW) | 30 | 30 | 30 | |
| Maximálny frekvenčný výstup (Hz) | 300 | 300 | 300 | |
| Rozsah teplôt pracovného prostredia (℃) | -30 °C až +55 °C | |||
| Teplotný rozsah skladovacieho prostredia (℃) | -40 °C --- +70 °C | |||
| trieda IP | IP67 | |||
| Izolovaný výkon | 72V/96V Vstup a výstup do plášťa DC1000V, zvodový prúd 0,05mA, izolačný odpor 20MΩ | |||
| 144V Vstup a výstup do krytu DC2100V, zvodový prúd 2,1mA, izolačný odpor 1MΩ | ||||
| Účinnosť ovládača | 0,98 | |||
| Spôsob chladenia | Prírodné chladenie/chladenie vzduchom | |||
| Spôsob kontroly | Vektorové ovládanie | |||
| Typ motora | Asynchrónny motor | |||
| Vibračný štandard | GB/T2423 | |||
| Spôsob komunikácie | MÔCŤ | |||
| Hmotnosť (kg) | 4 kg | |||

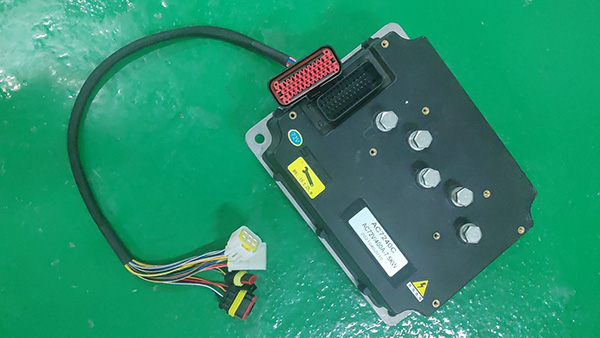

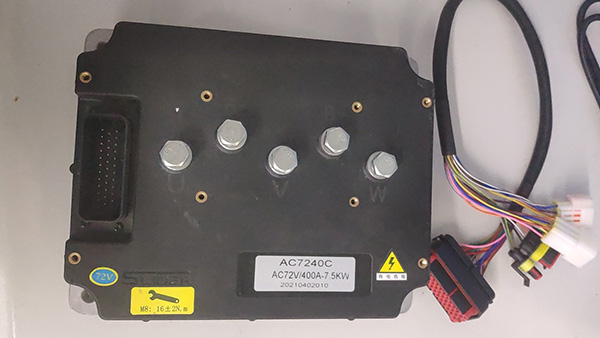

Fotografia produktu

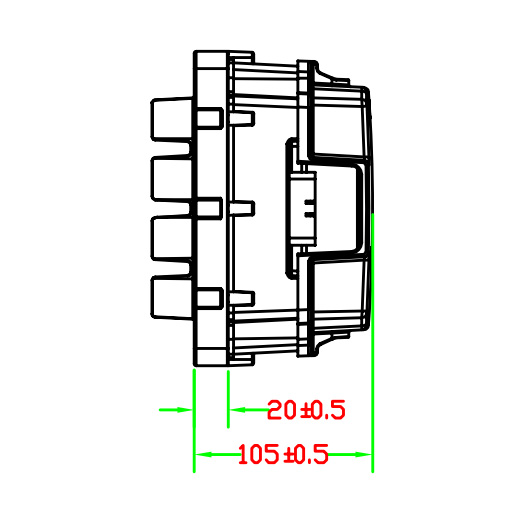

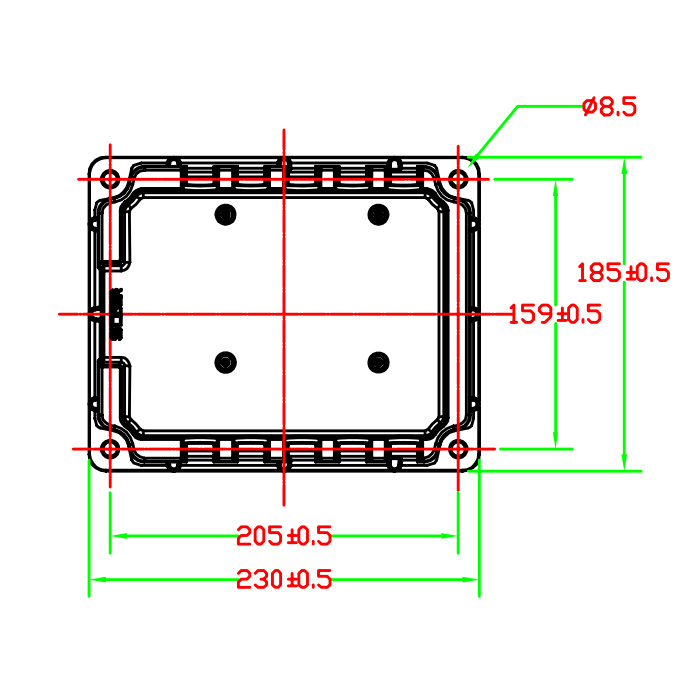

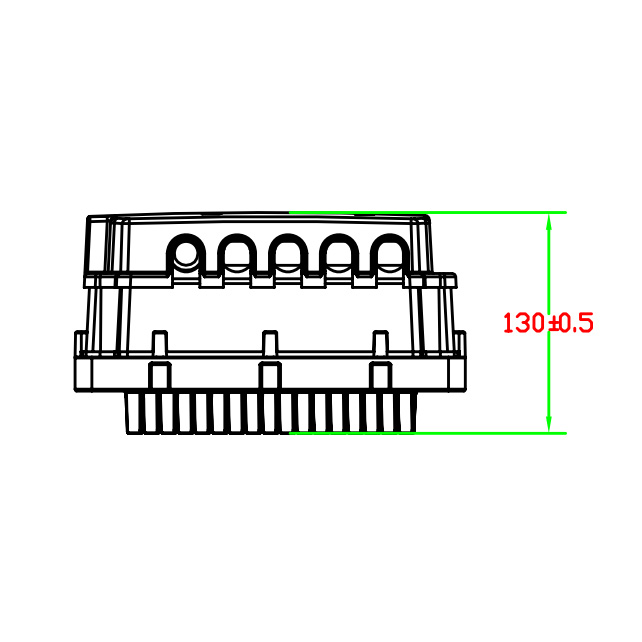

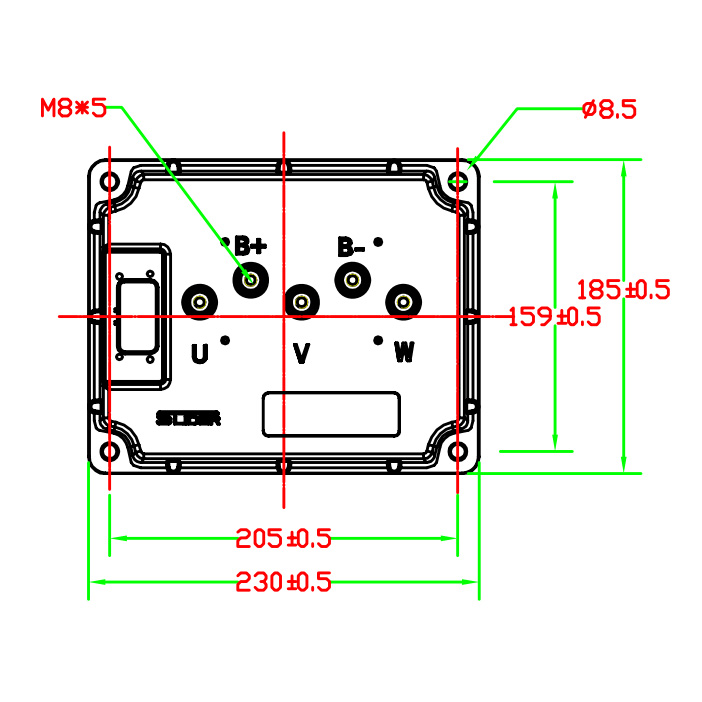

Rozmerové výkresy
